鹽城市源泉泵業有限公司具有多年生產水泵的經驗，尤以中小型水泵研制開發而著稱，工藝手段嚴謹，檢測設備齊全，融科研，開發設計，制造于一體的現代型企業.主要生產HW(HBC)系列混流泵和ZLB系列軸流泵。生產的HW-S型混流泵為臥式、單級、單吸、前后開門結構、懸臂式混流泵。適用于輸送清水或物理、化學性質類似于水的其它液體，被輸送液體溫度不宜高于50℃。廣泛適用于農田排灌、工業和城市給排水等多種場合。

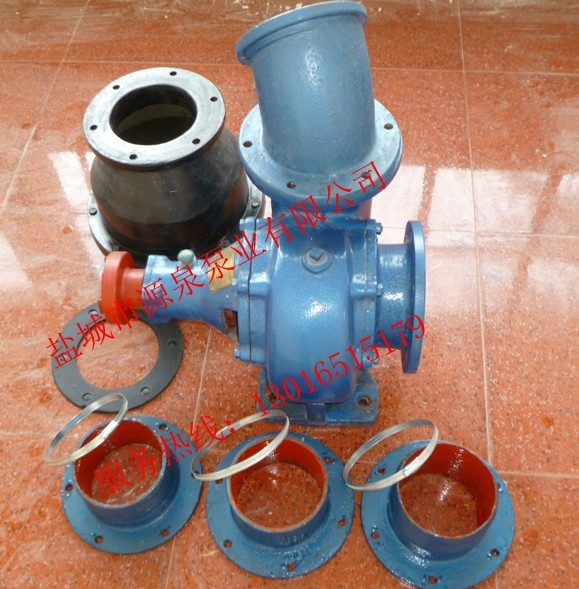

150HW混流泵
1.特點：結構簡單、使用可靠、安裝方便，體形小、重量輕、流量大、效率高。
2.傳到方式：有直聯傳動和皮帶傳動兩種。常用動力機是電動機和柴油機。訂貨時應明確動力機的型號（功率、轉數），以便確定聯軸器或皮帶輪的規格。
3.水泵轉向：向水泵進口看，葉輪為逆時針旋轉（650HW—7S有順時針旋轉和逆時針旋轉兩種）。
4.型號說明：以150HW-8S為例
150——泵進、出口直徑。單位：毫米
HW——臥式渦殼式混流泵。
8——設計揚程。單位：米
S——結構形式（前﹑后開門結構）。
5.采用標準
HW-S型泵采用GB/T13008﹑JB/T6667標準設計﹑制造﹑驗收。
HW混流泵主要技術參數換算
1.泵的性能變換：
改變泵的轉速可改變泵的性能，擴大泵的使用范圍。
改變轉速的方法：改變皮帶輪外徑或改變齒輪減速器傳動比，也可選用不同轉速的動力機。
水泵轉速改變后，其流量（Q）、揚程（H）和功率（N）的變化關系如下式所示。
Q1=Q(n1/n） H1=(n1/n)2
N1=N(n1/n)3
式中：Q1、H1、N1分別代表轉速改變后的流量、揚程和功率。
水泵轉速提高后，耗用功率增加，吸上真空度降低，壽命縮短。過分提高轉速會發生其它事故，故應慎用。
水泵轉速過分降低時，泵的使用效率低，為此，應盡量避免泵在過低轉速下運行。用戶應按性能曲線圖選擇使用。
2.允許吸上真空度[HS]與必需汽蝕余量[NPSH]r的換算關系：
[HS]≈10-[NPSH]c
[NPSH]r≈[NPSH]c+0.3
式中：[HS]—允許吸上真空度 米
[NPSH]C—臨界汽蝕余量 米
[NPSH]r—必需汽蝕余量 米

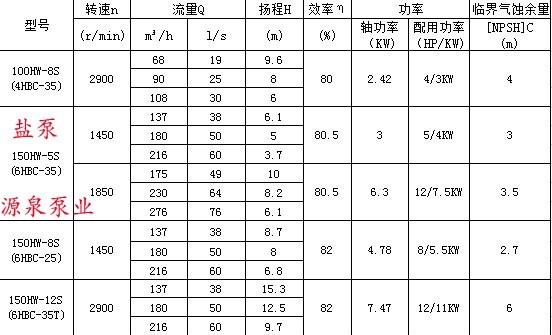

150HW混流泵性能參數表

|
