混流泵兼具軸流泵大流量與離心泵高揚程的特性,在水利工程、工業循環水系統中應用廣泛。然而傳統混流泵實際運行效率常低于設計值15%-20%,通過水力優化、智能調控與精準運維三大策略,可系統性提升能效水平。
一、水力設計優化:效率躍升的根基
1.葉輪關鍵參數重構
掠角優化:后掠5°-15°可降低流動分離
江蘇大學試驗:+12°掠角效率提升3.6%
葉片包角調整:32°→38°擴大高效區范圍
葉頂間隙控制:≤0.1%葉輪直徑減少泄漏損失

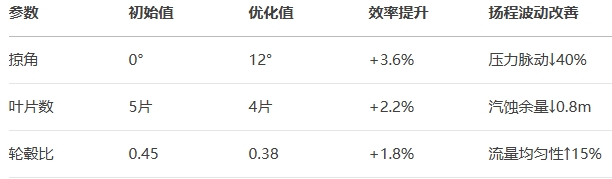

*表:葉輪參數優化效果對比
2.導葉匹配創新
前置導葉:預旋角度7°-10°降低入流沖擊
后置導葉:采用翼型葉片回收環量動能
某泵站改造后水力損失減少18%
3.流道型線升級
喇叭管錐角:14°優化至18°減少渦流區
擴散段長度:≥5倍管徑確保動能轉化
二、智能調控技術:動態工況的能效守護
1.變頻調速系統
黃金定律:流量∝轉速,揚程∝轉速²,功率∝轉速³
轉速降至80%時,功耗降至51.2%
2.群控協同算法

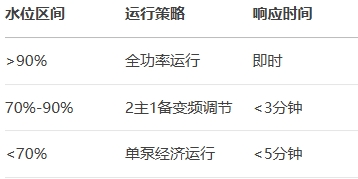

3級水位聯動策略:
3.數字孿生預判
建立泵-管網-負載三維模型
預演不同工況下的效率曲線
三、精準運維管理:長效高效的保障

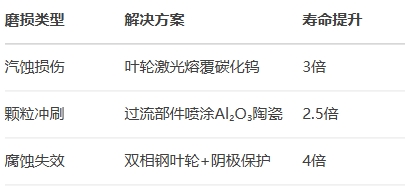

1.磨損防護技術
注:領先混流泵生產廠家已實現關鍵部件5年質保
2.預防性維護體系
振動監測:ISO10816標準Ⅱ級警戒
密封健康度:泄漏量>15ml/h自動報警
軸承壽命預測:溫度+振動復合診斷
3.流道清潔革命
自動反沖洗:每72小時清除淤積物
超聲波防垢:減少效率衰減23%
某水廠應用后大修周期延長至3.5萬小時
四、前沿技術突破:未來效率新高地
1.3D打印葉輪
自由曲面設計使效率再提2-3個百分點
2.超滑納米涂層
摩擦阻力降低40%
湍流損失減少18%
3.磁懸浮直驅技術
取消機械密封,效率提升4%-5%
在長江某泵站改造工程中,采用掠角優化葉輪+智能變頻系統+納米涂層的三重升級方案,使1400HW型混流泵效率從78.2%提升至86.9%,年節電量達47萬千瓦時。國內先進混流泵生產廠家正推進第五代高效產品研發,其試驗中的永磁變頻混流泵已在設計工況實現91.2%的突破性能效。
>效率提升箴言:
>水力設計定基礎,智能調控保運行
>納米防護抗衰減,磁驅技術破極限
據《水泵節能技術路線圖》預測,至2027年混流泵行業平均效率將提升至85%以上。當數字孿生遇見納米材料,這場靜默發生的效率革命正重塑流體機械的能效邊界。
|
